Mast Stütze für Beneteau First 21.7

Aufbau - Schritt 2

Der Rollenkopf besteht aus drei alfer coaxis-Profilen "schmal" (35,5mm breit), wobei die Seitenteile aus je einem fertig konfektionierten Regalbretthalter bestehen (Länge des Alu-Profils 13,8cm, mit Plastik-Kappen und Verbindungswinkel).

Für die Bodenplatte wird ein Profilstück auf 14cm zugeschnitten. Mittig im Abstand von 2,55mm zueinander werden zwei Löcher mit 8mm Durchmesser gebohrt. Diese werden angesenkt, so dass eine M8x40 Senkkopf-Inbusschraube darin gerade verschwindet. Aus einer Abdeckkappe für ein coaxis Säulenprofil fertigt man zwei Abschluss-Kappen für die Bodenplatte.

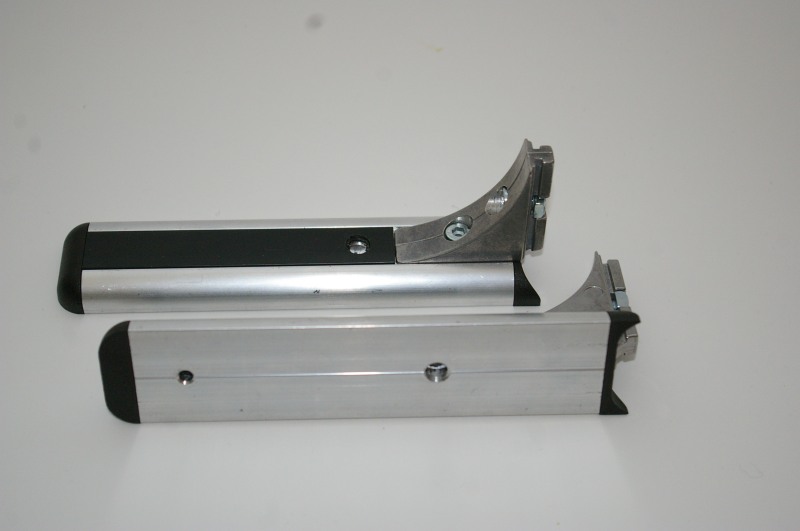

Im Abstand von 50mm von der unteren Kante der Regalbretthalter (gemessen vom Beginn des Aluminiums) bohrt man jeweils ein Loch mit Durchmesser 6,5mm und schneidet anschliessend vorsichtig ein M8-Gewinde für die Achse der Rolle.

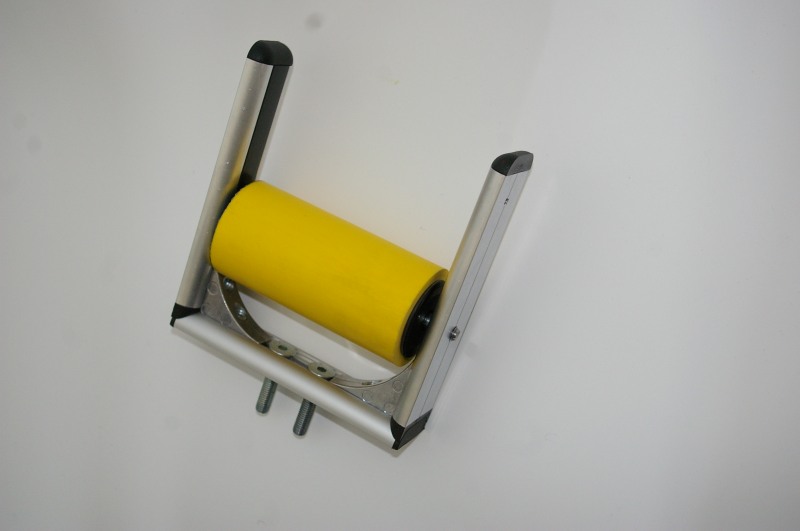

Anschliessend kann der Rollenkopf zusammengesetzt werden. Dazu werden die Verbindungswinkel auf die Bodenplatte geschoben und die Rolle zwischen die beiden Seitenteile geschraubt. Wenn der Abstand stimmt, können die Seitenteile zusammen mit der Rolle auf die Verbindungswinkel geschoben und alles verschraubt werden.
