Mast Stütze für Beneteau First 21.7

Aufbau - Schritt 3

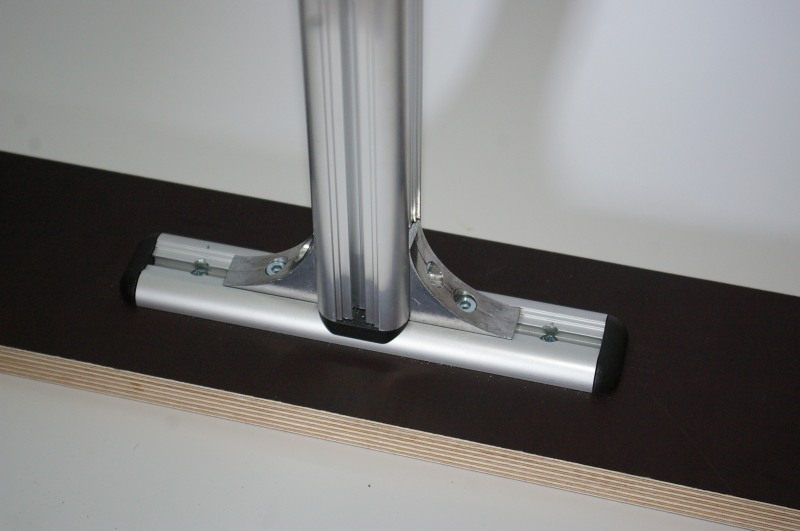

Als Basis der Stütze dient eine 10x66,2cm² Siebdruckplatte der Stärke 18mm. Auf dieser wird mit drei Spax-Schrauben (alles Edelstahl!) ein 18 cm langes Stück eines coaxis-Profil "schmal" (35,5mm breit) mittig verschraubt. Zwei Plastik-Kappen schliessen dieses optisch ab. Das Alu-Profil nimmt mittels zwei Winkel-Verbindern ein coaxis Säulen-Profil (35,5mm breit, 1m lang) auf.

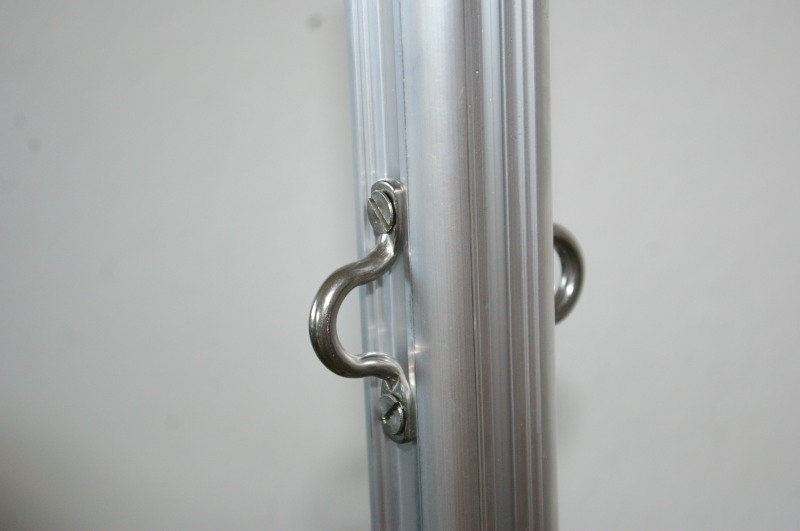

Das Bodenbrett ist gerade so breit, dass es in der Plicht stehend nicht seitwärts hin- und her rutschen kann. Aufgestellt wird die Stütze dann später auf dem Plichtboden hinter der Großschot-Aufnahme. Für die spätere Befestigung der Stütze auf Deck werden zwei Augbolzen in das Säulenprofil in ca. 90cm Höhe geschraubt. Hierfür werden in die Profilnut je zwei Edelstahlmuttern M5 geschoben, die von vorne mit M5x10 Senkkopfschrauben den Augbolzen halten (Alles Edelstahl!).

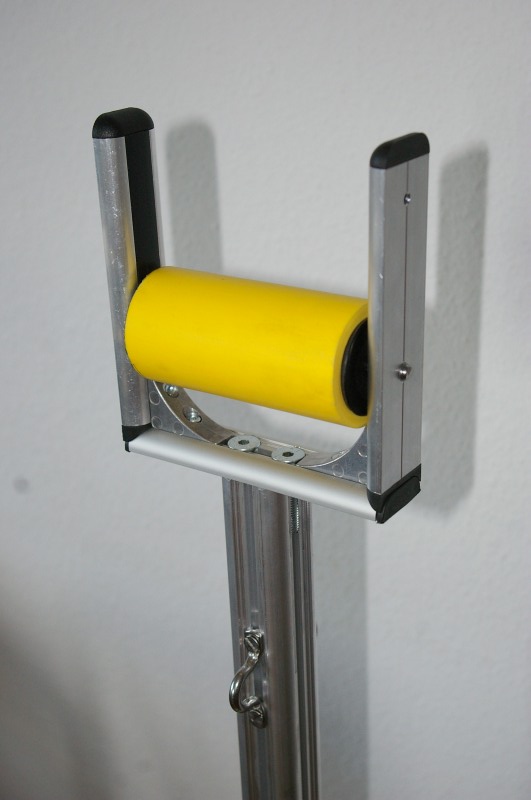

Zum Schluss wird jetzt noch die Befestigung des Rollenkopfes auf dem Säulenprofil vorbereitet.

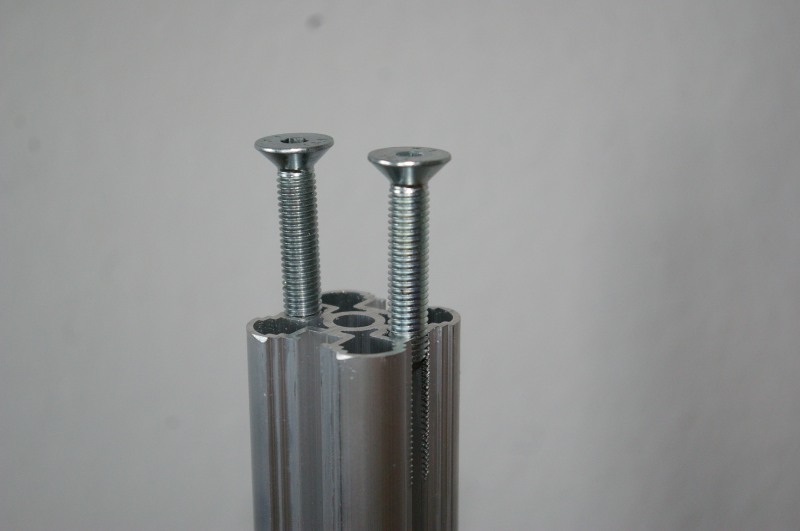

Hierzu wird jeweils in zwei gegenüber liegende Nutkanäle ein M8 Gewinde geschnitten. Hierfür kann allerdings aufgrund der Form der Nut kein Gewindeschneider eingesetzt werden. Vielmehr werden die Gewinde mit etwas Öl und "Gewalt" direkt mit den Schrauben geschnitten. Hierbei darauf achten, dass die Schraube sich gerade reinzieht. Ggf. zu Beginn mit einer kleinen Rundfeile am Anfang des Gewindes nachhelfen, damit die Schraube greift. Anschliessend kann der Rollenkopf aufgesetzt werden. Am einfachsten löst man dazu die beiden Seitenteile mit der Rolle noch einmal ab, damit die Schrauben M8x40 leichter eingedreht werden können.
